Toz Boya Tesisi Kurulum Maliyeti: Kimsenin Söylemediği Kalemler

Toz boya tesisi kurmayı düşünen hemen herkes aynı soruyla başlıyor: "Fırın ne kadar, kabin ne kadar?" Bu soru yanlış değil ama eksik. Yirmi beş yıldır bu makineleri imal ediyoruz ve gördüğümüz tablo şu: bütçeyi aşıran şey makine fiyatı değil, makinenin çevresindeki kalemler.

Bir tesis, ekipmanlar sahaya indiğinde değil, elektrik verilip ilk parça fırından çıktığında kurulmuş sayılır. Aradaki mesafede trafo, doğalgaz aboneliği, baca, zemin, hava hattı ve ruhsat var. Bu yazı o mesafenin tam listesi.

Maliyet üç bloktan oluşur

Yatırımı üç ayrı bloğa ayırmadan sağlıklı bütçe yapılamaz:

1. Ekipman — fırın, kabin, ön işlem, konveyör, tabanca.
2. Altyapı — enerji, gaz, hava, su, atık, zemin, baca. Ekipmanın çalışabilmesi için binada yapılması gereken her şey.
3. İşletme — enerji, kimyasal, toz boya, filtre, işçilik. Yatırım bittikten sonra her ay ödenecek olan.

Teklifler genellikle yalnız birinci bloğu kapsar. İkinci blok müşteriye kalır ve çoğu zaman kimse önceden söylemez. Üçüncü blok ise geri dönüş hesabını belirler; makine ucuz alınıp işletme pahalı olduğunda yatırım kâğıt üstünde kârlı, sahada zararlı görünür.

1. Ekipman bloğu

Bir toz boya hattının çekirdeği dört parçadır. Hangi ölçekte kurarsanız kurun, bu dördü vardır:

Ön işlem. Yağ, pas, toz kalan yüzeye boya tutunmaz. Kusur fırından sonra ortaya çıkar ve o noktada parça yeniden işlenir — yani ön işlemden kısmak, en pahalı tasarruftur. Daldırma tip hatlarımız yağ alma, fosfatlama, pasivasyon ve kurutma adımlarını sırayla yapar; tünel tipi tesislerimizde ön işlem 3–7 aşama olarak kurulur. Aşama sayısını parçanın kirlilik derecesi ve istenen korozyon dayanımı belirler.

Kabin. Tozun kontrol edildiği ve geri kazanıldığı yer. Filtreli kabinlerimizde toz geri kazanım oranı %95 ve üzeri, kartuş filtre verimi %99,9+. Bu oran doğrudan boya maliyetidir: geri kazanılmayan toz çöpe gider. Kabin 2–12 tabanca kapasitesinde imal edilir ve içindeki hava hızı 0,5–0,8 m/sn aralığında tutulur. Bu aralık hem tozun kabin dışına kaçmamasını hem de parçaya tutunmadan emilmemesini sağlar.

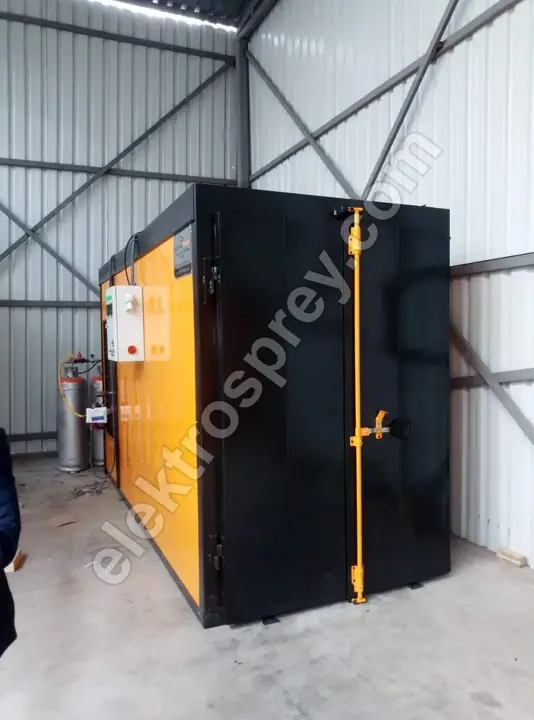

Fırın. Kürlemenin yapıldığı yer. Kutu tipi elektrikli fırınlarımız 80–250 °C aralığında çalışır, PID kontrolörle ±3 °C homojenlik sağlar ve 16 kürleme profili hafızada tutulur. Üstten paletli gazlı fırınlarımız 140–220 °C aralığında, 50.000–500.000 kcal/h kapasitede imal edilir; ısınma süresi 35–45 dakika.

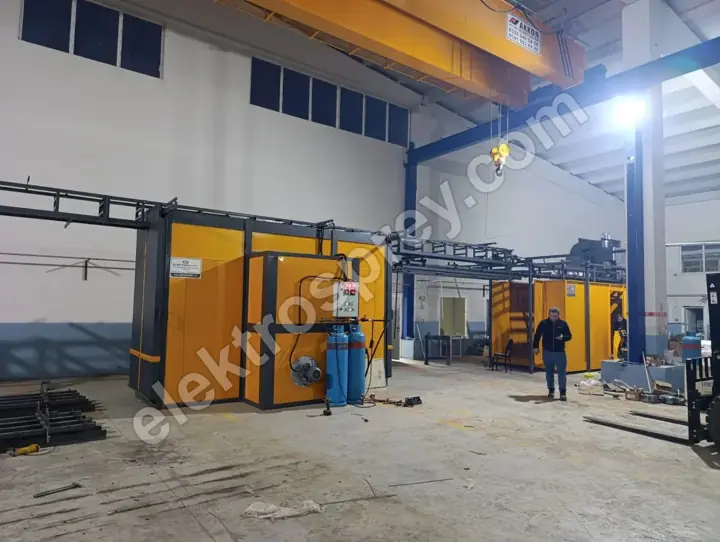

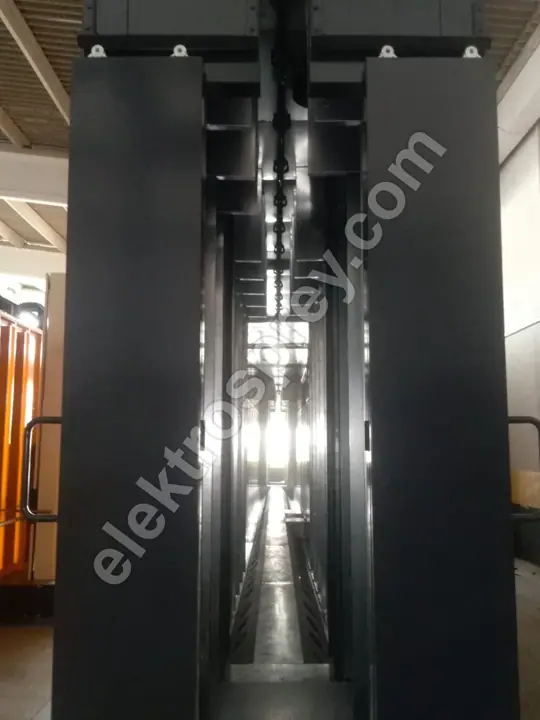

Taşıma. Parçanın hat boyunca nasıl ilerleyeceği. Tünel tipi tesiste konveyör hızı 1–6 m/dak arasında ayarlanır ve kapasiteyi doğrudan bu hız belirler.

Bu dördünün ölçüsü, boyayacağınız en büyük parçaya göre belirlenir. Katalogdan seçilmez; ölçü verilir, sistem ona göre hesaplanır.

2. Altyapı bloğu — bütçenin kayıp parçası

Aşağıdaki kalemler tesis teklifinde çoğu zaman yer almaz ama tesis bunlar olmadan çalışmaz.

Elektrik gücü ve trafo. Elektrikli fırınlarımız 3 kW ile 150 kW arasında imal edilir. Mevcut aboneliğiniz bu gücü kaldırmıyorsa trafo ve pano yatırımı gerekir; bu kalem bazen fırının kendisinden pahalıya gelir. Teklif almadan önce mevcut sözleşme gücünüzü öğrenin.

Doğalgaz aboneliği ve hat. Gazlı fırın seçtiyseniz abonelik, sayaç, basınç düşürücü ve iç tesisat işi ayrı bir süreçtir; başvurudan gaz verilmesine kadar geçen süre çoğu zaman makine imalat süresinden uzundur. Bu yüzden başvuruyu makine siparişiyle aynı hafta başlatmak gerekir.

Baca ve havalandırma. Kabin egzozu, fırın bacası ve atölye genel havalandırması. Zorlamalı hava dolaşımı olan yerlerde bu kalem hesaba katılmazsa hat çalıştığında atölye içi hava kalitesi ve ölçüm değerleri sorun çıkarır.

Basınçlı hava. Toz boya tabancası kuru ve temiz hava ister. Kompresör tek başına yetmez; kurutucu ve filtre şarttır. Havadaki nem doğrudan yüzey kusuru olarak geri döner ve bu kusurun sebebi genellikle makinede aranır, oysa hava hattındadır.

Zemin. Konveyör ayakları, tank yükleri ve fırın ağırlığı için zeminin taşıma kapasitesi. Daldırma hatlarında tank çukuru gerekiyorsa bu ayrı bir inşaat işidir.

Su ve atık. Ön işlem hattı su tüketir ve atık üretir. Deşarj izni, arıtma ya da bertaraf anlaşması bölgeye göre değişir; bu kalem yatırımın değil, işletme ruhsatının konusudur ve atlandığında tesis çalışır durumda beklemek zorunda kalır.

Yangın ve güvenlik. Solvent bazlı yaş boya kullanacaksanız kabin ATEX kapsamında değerlendirilir; su perdeli kabinlerimiz ATEX Zone 2 kapsamında, zemini anti-statik ızgaradır. Toz boya kabinlerimiz CE ve ATEX kapsamında üretilir.

3. İşletme bloğu — geri dönüşü bu belirler

Yatırımın kaç ayda döneceğini makinenin fiyatı değil, aylık gider tablosu belirler:

• Enerji. Gazlı fırın elektrikliye göre %30–40 tasarruf sağlar. Ama bu oran sabit değil: doğalgaz ve elektrik birim fiyatlarına ve günlük çalışma saatinize bağlıdır. Günlük çalışma saati arttıkça gazın avantajı büyür; günde iki üç saat çalışan bir atölyede gaz altyapısının maliyeti kendini geri ödemeyebilir.
• Toz boya. Geri kazanım oranı burada belirleyicidir. %95 geri kazanımlı bir kabin ile geri kazanımı olmayan bir kurulum arasındaki fark, birkaç yılda kabin fiyatını aşar.
• Kimyasal. Ön işlem hattının tank sayısına ve çevrim süresine bağlı.
• Filtre. Kartuş filtrelerin ömrü ve değişim sıklığı. Pulse-jet otomatik temizleme filtre ömrünü uzatır ve operatörün hat durdurup filtre sökmesini gereksiz kılar.
• İşçilik. Manuel hatta tabanca başına operatör, otomatik hatta gözetim.

Kapasite hesabı: bütçeyi belirleyen asıl sayı

"Ne kadar tutar?" sorusunun cevabı, "günde kaç m² boyayacaksınız?" sorusuna verdiğiniz cevapta gizli. Tesisin ölçüsü buradan çıkar.

Tünel tipi tesislerimiz 500–5.000 parça/saat aralığında kurgulanır. Gerçek kapasite üç şeye bağlıdır: parçanın ölçüsü, askı aralığı ve konveyör hızı. Bu üçü değişince aynı hat iki kat farklı kapasite verir.

Pratik uyarı: teorik kapasite ile gerçek kapasite aynı değildir. Renk değişimi, vardiya başı ısınma süresi, arıza ve bakım duruşları düşüldüğünde gerçek üretim daha düşüktür. Bütçeyi teorik kapasiteye göre yapan yatırımcı, aylık cirosunu olduğundan yüksek hesaplar.

Alüminyum profil boyamada renk değişimi kritik hâle gelir; U tipi hatlarımızda renk değişimi 20 dakikanın altındadır. Sık renk değiştiren bir üretimde bu süre doğrudan kapasitedir.

Teklif alırken sorulacak sorular

İki teklif arasındaki fiyat farkı çoğu zaman kapsam farkıdır. Karşılaştırmadan önce şunları sorun:

1. Fırın iç ölçüsü nedir, hangi parçaya göre hesaplandı? Ölçüye özel mi, katalog ölçüsü mü?
2. İzolasyon kalınlığı ve malzemesi ne? Fırınlarımızda iç gövde AISI 304 paslanmaz çelik, izolasyon 10 cm mineral yündür. İzolasyondan kısılan fırın, ilk yılda faturayla farkı geri alır.
3. Sıcaklık homojenliği kaç derece? Kâğıt üstünde aynı sıcaklık aralığını veren iki fırının homojenliği farklı olabilir; ±3 °C ile ±15 °C aynı ürün değildir.
4. Kabinin geri kazanım oranı ve filtre verimi nedir?
5. Ön işlem kaç aşama ve hangi kimyasal? Krom mu, kromsuz mu — ihracat yapıyorsanız hedef pazarın mevzuatı bunu belirler.
6. Kontrol sistemi ne? PID mi, basit termostat mı? Kürleme profili hafızası var mı?
7. Elektrik gücü ve gaz kapasitesi ne kadar? Mevcut altyapınız yetiyor mu?
8. Montaj ve devreye alma fiyata dahil mi? Nakliye, vinç, montaj işçiliği kimde?
9. Sertifikalar hangileri? CE, ATEX, ilgili standartlar.
10. Garanti süresi ve kapsamı ne? Ürünlerimiz 2 yıl üretici garantisi kapsamındadır.
11. Yedek parça ve servis ne kadar sürede geliyor? İthal bir hatta duruş süresi, yerli imalatta bir gün olan işi bir haftaya çıkarabilir.
12. Sonradan büyütülebilir mi? Yarı otomatik kurup sonra otomasyonu artırmak, ilk yatırımı bölmenin en yaygın yoludur.

İkinci el mi, sıfır mı?

Bu nişte aramaların önemli bir kısmı ikinci el ilanlarına gidiyor. İkinci el fırın mantıklı olabilir — ama bakılacak yerler bellidir: izolasyonun yorulup yorulmadığı, ısı dağılımının hâlâ homojen olup olmadığı, kontrol sisteminin yedek parçasının bulunup bulunmadığı ve fırının sizin parçanıza uygun ölçüde olup olmadığı.

Uygulamada en sık görülen hata sonuncusudur: ucuza alınan fırının iç ölçüsü parçaya uymaz, hat ona göre kurulur ve tesis ömrü boyunca yanlış ölçüyle çalışır. Makinede yapılan tasarruf, kapasitede kalıcı kayba dönüşür.

Sık sorulan sorular

Toz boya tesisi kurmak için en az ne kadar alan gerekir?

Alan ihtiyacını hattın uzunluğu değil, parçanın boyu ve seçilen hat tipi belirler. Kutu tipi fırınla kurulan bir atölye tek bir odaya sığabilirken, tünel tipi konveyörlü hat için ön işlem, kurutma, kabin ve fırının arka arkaya dizileceği kesintisiz bir güzergâh gerekir. U tipi asma hat, yükleme ve boşaltmayı aynı bölgede topladığı için uzun parçalarda alan kullanımını azaltır.

Elektrikli fırın mı gazlı fırın mı daha ekonomik?

Gazlı fırın elektrikliye göre %30–40 enerji tasarrufu sağlar, ancak doğalgaz altyapısı yoksa abonelik ve tesisat maliyeti eklenir. Günlük çalışma saatiniz uzunsa gaz, kısa ve seyrekse elektrik daha mantıklıdır. Karar, birim enerji fiyatı ve günlük çalışma saati birlikte hesaplanarak verilir.

Ön işlem hattı olmadan toz boya yapılabilir mi?

Teknik olarak boya tabancadan çıkar ve yüzeye yapışır, ancak yağlı ya da paslı yüzeyde tutunmaz. Kusur fırından sonra ortaya çıkar ve parça yeniden işlenir. Ön işlem, atlanabilecek bir adım değil; kalitenin belirlendiği adımdır.

Toz boya fırını kaç derece olmalı?

Kürleme sıcaklığını fırın değil, kullandığınız toz boyanın teknik föyü belirler. Fırının görevi o değeri kararlı biçimde tutmaktır. Kutu tipi fırınlarımız 80–250 °C aralığında çalışır ve ±3 °C homojenlik sağlar.

Tesis kurulumu ne kadar sürer?

Her tesis ölçüye özel imal edildiği için süre projeye göre değişir ve teklifte net tarih verilir. Pratikte kritik yol genellikle makine imalatı değil, doğalgaz aboneliği ve elektrik gücü artırımı gibi altyapı süreçleridir; bunlar makine siparişiyle aynı anda başlatılmalıdır.

Özet

Toz boya tesisi maliyeti tek bir rakam değil, üç bloğun toplamıdır. Ekipman bloğu teklifle netleşir, altyapı bloğu binanıza bağlıdır, işletme bloğu ise yatırımın geri dönüşünü belirler. Teklif karşılaştırırken fiyatın altındaki kapsamı okuyun: iki fırın aynı sıcaklık aralığını yazıyor olabilir ama izolasyonu, homojenliği ve kontrol sistemi farklıdır.

Ölçünüzü, günlük üretim hedefinizi ve boyayacağınız parçayı söyleyin — hangi sistemin size uyduğunu hesaplayıp fiyatını verelim.
