Toz Boya Hattı Kapasite Hesabı — Saatte Kaç Parça?
Bir toz boya hattının saatlik kapasitesi katalogdan seçilmez; konveyör hızı, askı aralığı ve askı başına parça sayısından hesaplanır. Formül, üç parça boyu için örnek hesap, fırın uzunluğunun koyduğu tavan ve darboğazın nerede çıktığı.
Büyüt
Bir toz boya hattının saatlik kapasitesi katalogdan seçilen bir rakam değildir; üç veriden hesaplanır: konveyör hızı, askı aralığı ve askı başına asılan parça sayısı. Formül şudur:
Saatlik parça = (konveyör hızı × 60) ÷ askı aralığı × askı başına parça
Konveyör hızını 1–6 m/dk aralığında kurarız. 3 m/dk hızda, 0,5 m askı aralığıyla, her askıda 4 parça asıldığında hat saatte 360 askı taşır ve 1.440 parça/saat çıkarır. Aynı hatta parça büyür de her askıya 1 parça asılırsa aynı hızda kapasite 360 parça/saate düşer. Hat değişmedi — parça değişti.
Bu yüzden "hattınız saatte kaç parça boyar?" sorusunun tek doğru cevabı "parçanızı söyleyin" olur.
Kapasite formülü ve hız–aralık tablosu
Formülün ilk yarısı hattın taşıma kapasitesidir ve parçadan bağımsızdır: saatte kaç askı geçer?
| Konveyör hızı | Askı aralığı | Saatlik askı | Askıda 1 parça | Askıda 4 parça | Askıda 12 parça |
|---|---|---|---|---|---|
| 1 m/dk | 0,4 m | 150 | 150 | 600 | 1.800 |
| 2 m/dk | 0,4 m | 300 | 300 | 1.200 | 3.600 |
| 2 m/dk | 0,3 m | 400 | 400 | 1.600 | 4.800 |
| 3 m/dk | 0,5 m | 360 | 360 | 1.440 | 4.320 |
| 4 m/dk | 0,5 m | 480 | 480 | 1.920 | 5.760 |
| 4 m/dk | 0,8 m | 300 | 300 | 1.200 | 3.600 |
| 5 m/dk | 0,6 m | 500 | 500 | 2.000 | 6.000 |
| 6 m/dk | 0,6 m | 600 | 600 | 2.400 | 7.200 |
Tablodan çıkan ilk ders: askı aralığını kısaltmak, hızı artırmakla aynı işi yapar — üstelik fırın uzunluğunu büyütmeden. Aralığı 0,5 m'den 0,3 m'ye indirmek kapasiteyi %66 artırır. Sınır, parçaların birbirini gölgelemeden yeterli elektrostatik alan görmesidir; parçalar birbirine fazla yaklaşınca kabinde kaplama düzgünlüğü bozulur.

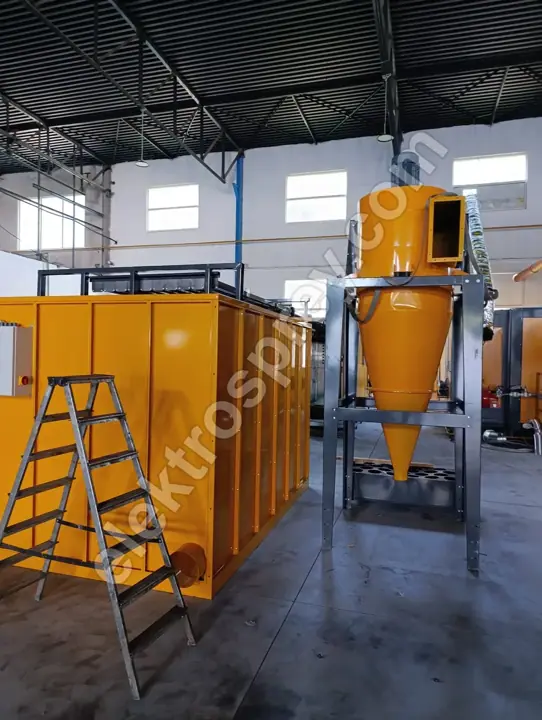

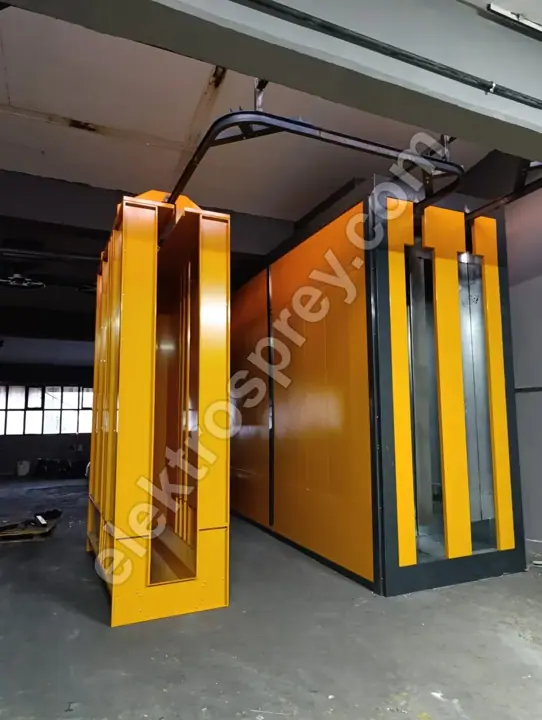

Üç parça boyu için örnek hesap
Aynı hat, üç farklı işte üç farklı sayı verir. Üçü de gerçek kurulum senaryolarıdır:
| Senaryo | Parça | Askı aralığı | Askıda parça | Hız | Saatlik askı | Kapasite |
|---|---|---|---|---|---|---|
| Küçük parça | Menteşe, braket, bağlantı (150 mm) | 0,3 m | 12 | 2 m/dk | 400 | 4.800 parça/saat |
| Orta parça | Sac panel, raf, gövde (600 mm) | 0,5 m | 4 | 3 m/dk | 360 | 1.440 parça/saat |
| Büyük parça | Kapı kanadı, şasi (1.500 mm) | 0,8 m | 2 | 4 m/dk | 300 | 600 parça/saat |
Dikkat edilecek nokta: en yüksek kapasiteyi veren senaryo en yavaş konveyörle çalışıyor. Küçük parça hattında kapasiteyi hız değil, askı yoğunluğu üretir. Büyük parça hattında ise hızı sonuna kadar açsanız bile askı aralığı sizi aşağı çeker.
Bu üç satır, hat seçiminde en sık yapılan hatayı da açıklıyor: alıcı "5.000 parça/saat" ilanını görüp orta boy parçası için hat alıyor, sonra 1.400'de kalıyor. İlan yanlış değil — parça farklı.
Tünel hatlarda 500–5.000 parça/saat aralığı nereden geliyor?
Tünel tipi hatlarımız için verdiğimiz 500–5.000 parça/saat aralığının iki ucu da yukarıdaki tablodadır. Alt uç büyük parça senaryosudur: geniş askı aralığı, askıda bir–iki parça. Üst uç küçük parça senaryosudur: dar aralık, askıda on–on iki parça. Aynı mekanik hat, aynı konveyör, aynı fırın.
Yani bu aralık hattın gücünü değil, parça yelpazesini tarif eder. Sizin sayınız bu aralığın neresine düşeceğini parçanızın boyu ve askı düzeniniz belirler. Hattın nasıl yerleşeceği ve ne kadar alan isteyeceği ayrı bir konudur: tesis alanı ve yerleşim planı.

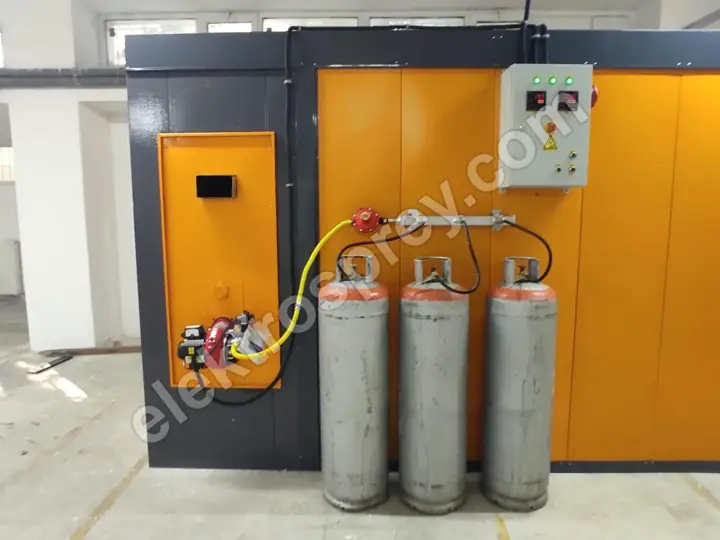

Fırın süresi kapasiteyi nasıl sınırlar?
Buraya kadar hattın taşıma kapasitesini hesapladık. Şimdi tavanı koyan kısım geliyor. Toz boya sıcaklıkla değil, sıcaklık × süre ile pişer. Parça fırında kalmak zorunda olduğu süre kadar kalmalı, konveyör de bu sırada durmadan akıyor. Sonuç basit bir çarpım:
Fırın sıcak bölge uzunluğu = pişirme süresi × konveyör hızı
| Konveyör hızı | 10 dk pişirme | 15 dk pişirme | 20 dk pişirme |
|---|---|---|---|
| 1 m/dk | 10 m | 15 m | 20 m |
| 2 m/dk | 20 m | 30 m | 40 m |
| 3 m/dk | 30 m | 45 m | 60 m |
| 4 m/dk | 40 m | 60 m | 80 m |
| 6 m/dk | 60 m | 90 m | 120 m |
Tablo kapasite hesabının en pahalı gerçeğini gösteriyor: hızı iki katına çıkarmak fırını iki katına çıkarmak demektir. Fırın ise hattın hem en uzun, hem en yalıtımlı, hem en çok enerji tüketen parçasıdır. Bu yüzden kapasiteyi hızla değil, önce askı yoğunluğuyla büyütmeye çalışırız; askı aralığını kısaltmak fırını uzatmaz.
Pişirme süresi tozun kendi teknik föyünden gelir ve parçanın et kalınlığına göre uzar. Kalın döküm bir parçanın metal sıcaklığına ulaşması ince sacdan uzun sürer; föydeki süre "fırında geçen süre" değil, "parça sıcaklığa geldikten sonraki süre"dir. Kalın parça çalışan hatlarda ısınma payını da fırın uzunluğuna eklemek gerekir.
Fırını kısa tutup hızı düşürmek mantıklı mı?
Çoğu zaman evet. Yatırım bütçesi sınırlıysa 30 m'lik fırın + 3 m/dk konveyör, 60 m'lik fırın + 6 m/dk konveyörden çok daha ucuza kurulur ve kapasiteyi askı yoğunluğuyla telafi edersiniz. Dezavantajı: parça boyunuz sonradan büyürse askı aralığını açmak zorunda kalırsınız ve kapasite doğrudan düşer. Bu yüzden fırını, bugünkü parçanıza değil, üç yıl sonraki en büyük parçanıza göre boyutlandırmanızı öneririz.

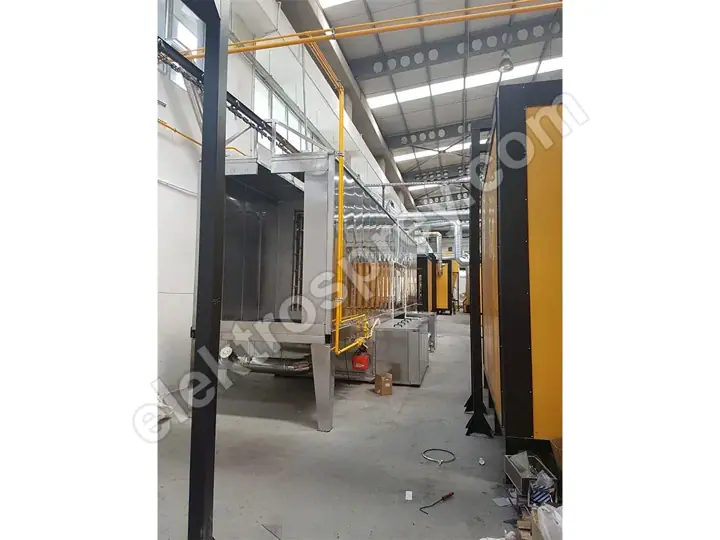

Darboğaz nerede çıkar: ön işlem mi, fırın mı, kabin mi?
Hattın kapasitesi en yavaş istasyonunun kapasitesidir. Dört aday var ve her birinin belirtisi farklıdır:
| İstasyon | Kapasiteyi sınırlayan | Hız artınca görülen belirti |
|---|---|---|
| Ön işlem | Kimyasal temas süresi; kademe sayısı (3–7) ve tank uzunluğu | Yağ kalıntısı, tutunma kaybı, kısa sürede korozyon |
| Toz kabini | Tabanca sayısı (2–12), iç hava hızı 0,5–0,8 m/s | Film incelmesi, kaçak bölge, geri kazanım düşüşü |
| Fırın | Pişirme süresi × hız = uzunluk | Tam pişmeme; tırnak/çözücü testinde başarısızlık |
| Yükleme–boşaltma | Operatör sayısı ve askıya asma süresi | Boş askılar, hattın kendi kendine yavaşlaması |
Pratikte darboğaz sırası çoğunlukla şudur: önce ön işlem, sonra fırın, en son kabin. Ön işlem darboğazının en sinsi tarafı, sonucunun aynı gün görünmemesidir; boya tutar, parça sevk edilir, sorun sahada üç ay sonra çıkar. Kaç kademeyle çalışmanız gerektiği malzemeye ve beklenen dış ömre bağlıdır: ön işlem kaç kademe olmalı.
Kabin nadiren gerçek darboğazdır, çünkü tabanca sayısı sonradan artırılabilen tek kalemdir. Fırın ise sonradan uzatılamaz — bu yüzden kapasite kararı fiilen fırın kararıdır.
Hattı kurduktan sonra kapasiteyi artırabilir miyim?
Kısmen. Artırılabilenler: tabanca sayısı, askı yoğunluğu, ikinci vardiya, yükleme personeli. Artırılamayan tek şey fırının sıcak bölge uzunluğudur; onu büyütmek fırını yeniden yapmaktır. Hat kurulumunun tüm sırasını toz boya tesisi kurma rehberi içinde adım adım anlatıyoruz.
Alüminyum profil hattında hesap neden farklı?
Alüminyum profilde kapasite "parça/saat" ile ölçülmez, çünkü parça diye bir şey yoktur — 3–7 m boyunda profil vardır. Ölçü birimi metre/saat veya m²/saattir ve hesap iki noktada değişir:
Birincisi askı düzeni. Profil dikey asıldığı için hat yüksekliği kapasiteyi belirler; askı başına yan yana asılan profil sayısı, profil kesitine ve elektrostatik alanın araya girebilmesine bağlıdır. Aynı konveyör hızında ince kesitli profilde askı başına parça sayısı birkaç kat artar.
İkincisi renk değişimi. Profil işi doğası gereği küçük partili ve çok renklidir. Alüminyum U tipi hatlarımızda renk değişimini 20 dakikanın altında tamamlarız; bu süre kabin geometrisi ve geri kazanım sisteminin temizlenme hızıyla belirlenir.
Bu ikinci kalem doğrudan kapasite hesabına girer. Sekiz saatlik bir vardiyada altı renk değişimi yapıyorsanız, 20 dakikalık değişimle 2 saat kaybedersiniz — hattın efektif çalışma süresi %75'e iner. Aynı iş 45 dakikalık renk değişimiyle yapılsaydı 4,5 saat kaybeder, vardiyanın yarısını kaybederdiniz. Profil hattında kapasiteyi belirleyen şey çoğu zaman konveyör hızı değil, renk değişim süresidir.
Kapasite hesabı için sizden hangi bilgiler isteniyor?
Teklif için dört veri yeterlidir:
- En büyük parçanızın üç ölçüsü ve ağırlığı (askı aralığını ve konveyör taşıma yükünü bu belirler),
- Günlük veya aylık hedef adediniz (kaç vardiya çalışacağınızla birlikte),
- Malzeme — sac, döküm, alüminyum, galvaniz (ön işlem kademe sayısını bu belirler),
- Renk çeşidi ve parti büyüklüğü (renk değişim kaybını bu belirler).
Bu dört veriyle konveyör hızını, askı aralığını, fırın uzunluğunu ve kabin tabanca sayısını geriye doğru hesaplar, tünel tipi hattı buna göre imal ederiz.
Özet
Kapasite bir ürün özelliği değil, bir hesap sonucudur. Konveyör hızı ve askı aralığı taşıma kapasitesini verir; fırın uzunluğu bu kapasitenin tavanını koyar; ön işlem, kabin ve yükleme istasyonlarından en yavaş olanı gerçekleşen sayıyı belirler. 500–5.000 parça/saat aralığı da bu hesabın iki ucudur.
En büyük parçanızın ölçülerini ve günlük hedef adedinizi bildirin — hattın hızını, askı düzenini ve fırın uzunluğunu hesaplayıp teklif edelim.
