Kutu Fırın mı Tünel Fırın mı? Üretim Tipine Göre Karar

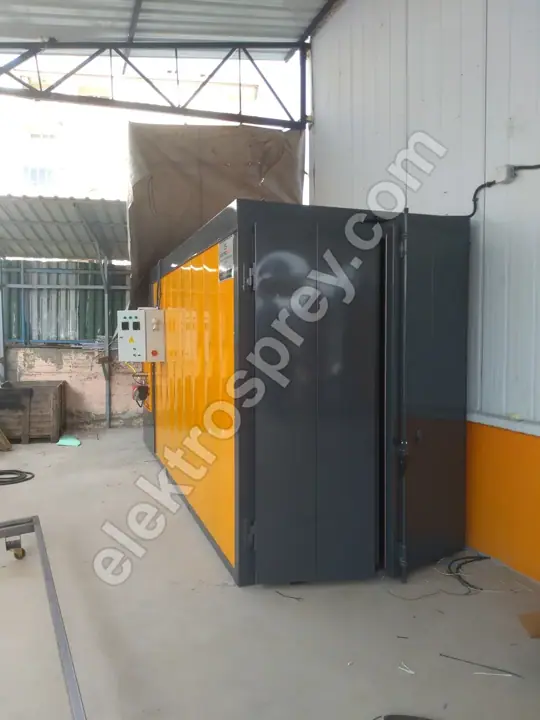

Kutu fırın ve tünel fırın farkı, hangisi seçilmeli sorusunun cevabı fiyat listesinde değil, sizin üretim rejiminizde: gün boyu aynı parçadan yüksek adet akıtıyorsanız sürekli (tünel) fırın, gün içinde parça tipi değişiyor ve adet düşük–orta bandındaysa kesikli (kutu) fırın doğrudur. Kesikli çalışan kutu tipi elektrikli fırın 80–250 °C aralığında, ±3 °C homojenlikle ve 16 pişirme profiliyle çalışır; her parça grubu için farklı bir sıcaklık-süre reçetesi kaydedip çağırabilirsiniz. Sürekli akış tarafında ise tünel tipi toz boyama tesisi konveyör hızı 1–6 m/dk ile 500–5.000 parça/saat bandında üretim yapar; burada reçete değil, hattın hızı sabittir.

Kararı tek cümleye indirgemek gerekirse: kutu fırın esnekliği, tünel fırın debiyi satın alır. Aynı fırın bütçesiyle ikisinden birini alırsınız; ikisini birden veren bir çözüm yoktur.

Asıl ayrım: kesikli rejim mi, sürekli rejim mi

Fırın seçimi bir ekipman kıyaslaması değil, bir üretim düzeni kararıdır. Kesikli rejimde parçalar bir arabaya ya da askı takımına yüklenir, fırına girer, kapı kapanır, süre dolunca çıkar. Sürekli rejimde parça konveyöre asılır ve durmadan akar; fırın gün boyunca tek bir sıcaklıkta kalır.

Bu fark üç yerde kendini gösterir:

• Reçete değiştirme. Kutu fırında iki grup arasında sıcaklığı ve süreyi değiştirmek bir profil seçmekten ibarettir. Tünelde sıcaklığı değiştirmek, tünelin içindeki tüm parçaların rejimini değiştirmek demektir — pratikte gün içinde yapılmaz.
• Boşta geçen zaman. Kutu fırında yükleme-boşaltma süresince fırın üretmez, sadece ısı tutar. Tünelde yükleme, pişirme ve boşaltma aynı anda farklı noktalarda olur; ölü zaman yoktur.
• Isı kaybı. Kutu fırının kapısı her açıldığında sıcak hava kaçar ve set sıcaklığına dönüş süresi çevrime eklenir. Tünelin girişi ve çıkışı hava perdeleri ve labirent geometrisiyle sürekli kapalı davranır.

Elektrosprey olarak her iki fırını da müşterinin en büyük parçasına göre imal ediyoruz; katalog ölçüsü yok. Bu yüzden "kutu fırın küçüktür, tünel büyüktür" doğru bir ayrım değildir — kutu fırınlar 6–7 metrelik parçaları alacak ölçüde de yapılır. Ayrım hacimde değil, akış biçimindedir.

Karar tablosu: hangi üretim hangi fırını ister

Tablodan çıkan pratik kural: çeşit yüksekse kutu, adet yüksekse tünel. İkisinin de doğru göründüğü bir yerde duruyorsanız — örneğin gün içinde iki-üç parça tipi ve orta adet — kararı vardiya düzeniniz verir. Sürekli tek vardiya çalışan bir atölyede tünel, günü partilere bölen bir imalathanede kutu daha az boşa çalışır.

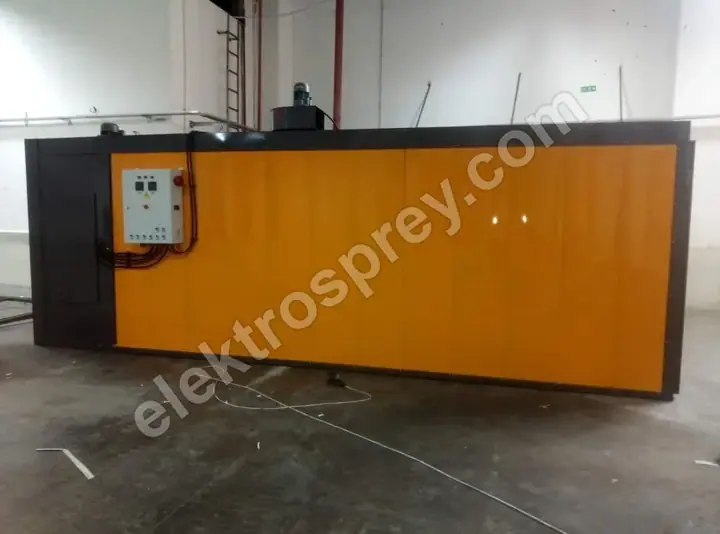

Kutu fırın nerede doğru karardır

Kutu fırını haklı çıkaran şey her zaman aynıdır: belirsizlik. Ne pişireceğiniz her gün değişiyorsa, adet öngörülemiyorsa ya da tesis henüz büyüme aşamasındaysa kesikli fırın riski düşürür.

• Yüksek çeşit, düşük tekrar. Fason atölyeler, makine imalatçıları, proje bazlı üretim. Her işin farklı boya kalınlığı ve pişirme reçetesi vardır; 16 profil bunu operatör inisiyatifine bırakmadan yönetir.
• Ağır ve hacimli parça. Şasi, tank, pano gövdesi, kaynaklı konstrüksiyon. Konveyör askısına asılamayan parça arabaya yüklenir, fırına sürülür.
• Kademeli yatırım. Fırın önce, konveyör sonra. Kutu fırın tek başına çalışabildiği için bütçeyi zamana yayabilirsiniz. Yatırımın sırasını toz boya tesisi kurma rehberi yazısında baştan sona anlattık.
• Yedek / test kapasitesi. Sürekli hattı olan tesisler bile numune, rötuş ve özel iş için küçük bir kutu fırın bulundurur.

Dürüst olalım, kutu fırının bedeli de vardır: kapı açıldıkça enerji kaçar ve her çevrimde ısınma-soğuma tekrarlanır. Aynı yıllık adette kutu fırının parça başına enerji tüketimi, doğru kurulmuş bir sürekli hattan yüksektir. Bu farkın büyüklüğünü kendi tüketiminizle karşılaştırmak isterseniz toz boya fırını enerji tüketimi yazısındaki hesap yöntemini kullanın.

Tünel fırın nerede doğru karardır

Tünel fırının tek şartı vardır: hattı doldurabilmek. Sürekli fırın, boşken de sıcak durur ve enerji harcar. Konveyörünüz yarı dolu akıyorsa parça başına maliyetiniz kutu fırından iyi olmaz.

Tünel doğru karardır eğer:

• Aynı ya da benzer parçadan düzenli, tahmin edilebilir adet üretiyorsanız,
• Ön işlem–kurutma–kabin–fırın zincirini tek akışta kurabiliyorsanız (3–7 kademe ön işlem dahil),
• Vardiyanız sürekli ve duruşlarınız planlıysa,
• Parçalarınız askıya uygun ağırlık ve geometrideyse.

Kapasitenizin gerçekten tüneli hak edip etmediğini gözle karar vermeyin; hesabı toz boya hattı kapasite hesabı yazısındaki yöntemle yapın — askı aralığı, konveyör hızı ve fırın içi kalış süresi birlikte çözülür. Alüminyum profil gibi uzun parçalarda ise U tipi yerleşim devreye girer: alüminyum U tipi toz boyama tesisi 3–7 m profil çalışır ve renk değişimini 20 dakikanın altına indirir.

Üstten paletli fırın: aradaki üçüncü yol

İki uç arasında sıkıştıysanız üçüncü bir seçenek var: üstten paletli fırın. Parçalar arabaya/palete yüklenir, palet üstten taşıma sistemiyle fırına alınır. Kesikli fırının esnekliğini korur ama yükleme-boşaltmayı fırının dışına taşıdığı için ölü zamanı belirgin şekilde kısaltır.

Gazlı sistemin %30–40 düşük enerji maliyeti cazip görünür; ama gaz hattı, baca ve yanma emniyeti bir kerelik yatırım ve süreklilik arz eden bir bakım kalemidir. Elektrikli–gazlı kararını ayrı ele aldığımız elektrikli mi gazlı mı toz boya fırını yazısı bu iki kalemi yan yana koyar.

Alan, yerleşim ve büyüme

Kutu fırın metrekare olarak küçüktür ama önünde araba manevra alanı ister; fırın derinliğinin en az bir katı boş alan hesaplayın. Tünel fırın uzunlukta pahalıdır: kalış süresi ile konveyör hızının çarpımı fırının içindeki hat boyunu verir ve bu boy salonunuza sığmalıdır. Sığmadığında çözüm fırını kısaltmak değil, hattı U ya da Ω yerleşimine katlamaktır. Yerleşim şablonlarını ve minimum koridor ölçülerini toz boya tesisi alan ve yerleşim yazısında topladık.

Büyüme senaryosu da kararı etkiler. Kutu fırınla büyümek yeni fırın eklemek demektir ve her ek fırın kendi operatörünü ister. Tünelle büyümek konveyör hızını artırmak ya da fırın boyunu uzatmaktır; birim maliyet düşer ama esneklik daha da azalır. Bütçe tarafını rakamsız değil aralıklı konuşmak isterseniz toz boya fırını fiyatları yazısı fiyatı belirleyen kalemleri sıralar.

Sık sorulan sorular

Kutu fırınla tünel fırın arasındaki asıl fark nedir?

Sıcaklık değil, akış. Kutu fırın kesikli çalışır: parti girer, kapı kapanır, süre dolunca çıkar. Tünel fırın sürekli çalışır: parça konveyörle girer ve aynı hızla çıkar. Bu yüzden kutu fırın reçete değiştirmeye, tünel fırın adet basmaya uygundur. Sıcaklık aralıkları zaten örtüşür — kutu tipi 80–250 °C, üstten paletli gazlı 140–220 °C çalışır.

Günde kaç parçadan sonra tünel fırın mantıklı olur?

Tek bir eşik rakamı vermek doğru olmaz; kararı adet değil doluluk verir. Konveyörünüzü vardiya boyunca kesintisiz dolu tutabiliyorsanız tünel mantıklıdır. Askı aralığınızı, parça boyunuzu ve hedef konveyör hızınızı kapasite hesabına koyup çıkan saatlik debiyi gerçek siparişinizle karşılaştırın; hat yarı dolu çalışacaksa kesikli fırın daha ucuza üretir.

Aynı tesiste hem kutu hem tünel fırın kullanılır mı?

Kullanılır ve yaygındır. Seri parça tünelden akar; numune, rötuş, gabari dışı ve özel reçeteli işler kutu fırında pişer. Bu düzen ilk yatırımı artırır ama sürekli hattı özel iş için durdurmaktan çok daha ucuzdur. Küçük bir kutu fırın, tünelin duruş maliyetini birkaç işte amorti eder.

Fırın sıcaklık homojenliği hangi fırın tipinde daha kolay sağlanır?

İkisinde de sağlanır, ama yöntem farklıdır. Kutu fırında hava sirkülasyonu kapalı hacimde döner ve ±3 °C homojenlik ölçülebilir bir kabul kriteridir. Tünelde homojenlik bölge bölge kurulur; giriş bölgesi ısı kaybını telafi edecek şekilde ayarlanır. Ölçüm yöntemi ve kabul kriterleri için fırın sıcaklık homojenliği yazısına bakın.

Kutu fırının enerji dezavantajı nasıl azaltılır?

Dört kalemle: kapı açık kalma süresini kısaltmak (paletle dışarıda hazırlık), yalıtımı zayıflatmamak (10 cm taşyünü ve sızdırmaz conta), parti dolusunu beklemek yerine planlı gruplama yapmak ve ardışık partileri fırın soğumadan arka arkaya sürmek. Bu dördü uygulandığında kutu fırınla tünel arasındaki parça başına enerji farkı ciddi biçimde kapanır.

Özet

Kutu fırın mı tünel fırın mı sorusunun cevabı, fırının kendisinde değil, sizin üretim düzeninizdedir. Parça çeşidi yüksek, adet düşük–orta ve iş programı partiler hâlinde ilerliyorsa kesikli kutu fırın — 80–250 °C, ±3 °C, 16 profil, 3–150 kW — hem daha esnek hem daha az riskli yatırımdır. Aynı parçadan tahmin edilebilir ve yüksek adet üretiyor, vardiyanızı kesintisiz döndürüyorsanız 500–5.000 parça/saat bandındaki sürekli hat parça başına maliyeti düşürür. İkisinin arasında kaldıysanız üstten paletli gazlı fırın, %30–40 daha düşük enerji maliyeti ve 35–45 dakika ısınma süresiyle esnekliği koruyup ölü zamanı kısaltır — karşılığında gaz hattı ve baca altyapısı ister. Her fırını en büyük parçanıza göre imal ediyoruz ve 2 yıl üretici garantisi ile teslim ediyoruz.

En büyük parçanızın ölçüsünü, günlük adedinizi ve vardiya düzeninizi bize yazın — kesikli mi sürekli mi gerektiğini hesaplayıp fırın iç ölçüleriyle birlikte teklif verelim.
