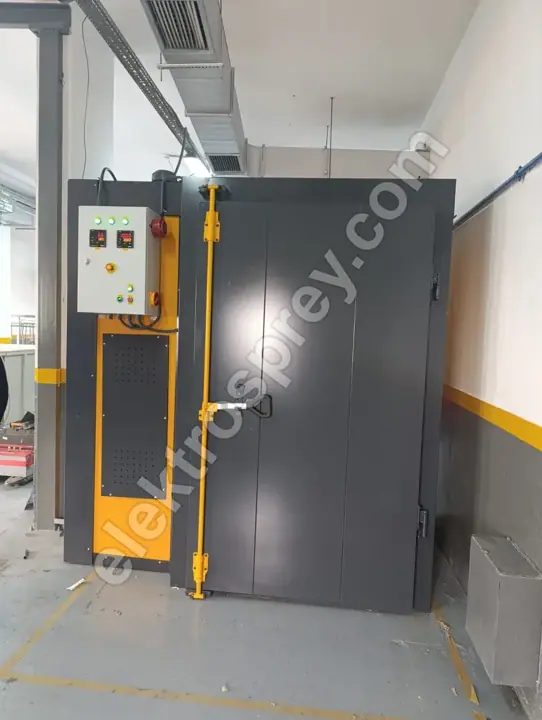

Fırında ±3 °C Homojenlik Neden Önemli? Boya Kusurlarının Kaynağı

Toz boya tek bir sıcaklıkla değil, bir süre-sıcaklık eğrisiyle pişer. Tozun teknik föyünde yazan şey "180 °C" değil, "parça sıcaklığı 180 °C'de 10 dakika" gibi bir çifttir. Bu yüzden fırının farklı noktaları arasındaki fark doğrudan kaliteye yazılır: aynı askıdaki iki parçadan biri soğuk bölgede kalırsa az pişer — film tam çapraz bağlanmaz, tutunma ve darbe dayanımı zayıflar; diğeri sıcak bölgede kalırsa fazla pişer — özellikle beyaz ve açık tonlarda renk sararması ve parlaklık kaybı başlar. Kutu tipi elektrikli fırınlarımızda ±3 °C homojenlik verilmesinin sebebi budur: bu, hiçbir parçanın eğrinin dışına düşmediği pratik sınırdır.

Şunu baştan ayıralım: sıcaklık homojenliği bir fırın özelliğidir, ama sahadaki kusurların hepsi fırından gelmez. Önce kusuru doğru adrese göndermek gerekir.

Hangi kusur nereden gelir?

Aşağıdaki tablo, sahada en sık gördüğümüz dört kusurun muhtemel kaynağını gösterir. Aynı kusurun birden çok adresi olabilir; sırayla elemek gerekir.

Pratik ayırt etme kuralı: kusur yükün belli bir bölgesinde toplanıyorsa fırındır. Rastgele her yerde çıkıyorsa ön işleme veya kabine bakın. Ön işlem kademelerinin nasıl seçildiğini toz boya kabini seçimi yazısında ele aldığımız kabin parametreleriyle birlikte değerlendirin.

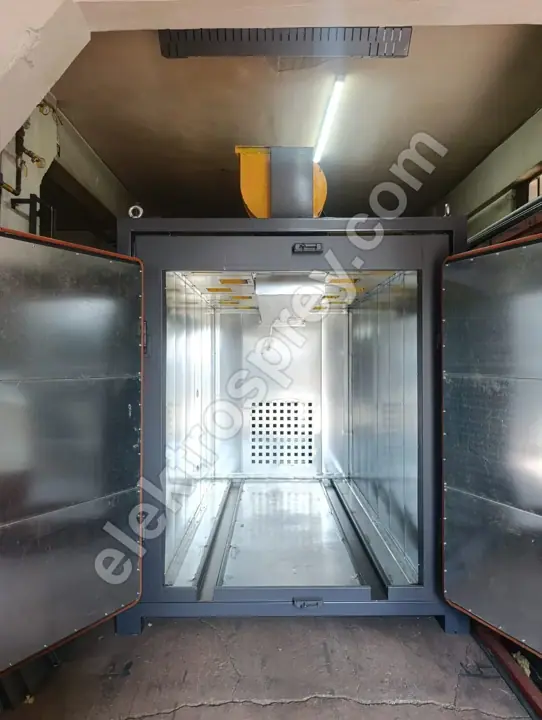

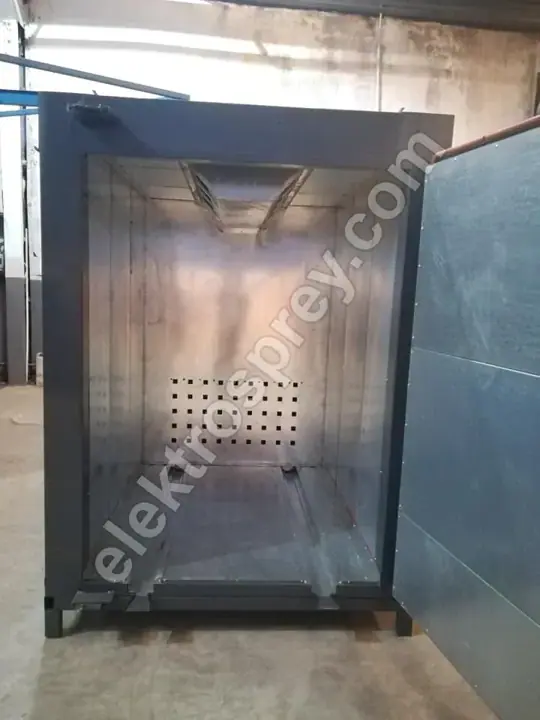

Parça sıcaklığı ile fırın havası sıcaklığı aynı şey değildir

Bu, en sık atlanan konu. Fırının kontrol paneli havanın sıcaklığını gösterir. Toz ise metalin sıcaklığına göre pişer. Kalın bir parça fırın havası 180 °C'ye geldikten sonra bile bir süre daha soğuktur; ısınma süresi parçanın et kalınlığına, kütlesine ve yüzeyine değen hava hızına bağlıdır.

Doğru hesap şudur:

Toplam fırın süresi = parçanın hedef sıcaklığa ulaşma süresi + tozun föyünde yazan pişme süresi + emniyet payı

Aşağıdaki değerler, ±3 °C homojenlikte ve normal yük yoğunluğunda çelik parçalar için kullandığımız tipik aralıklardır; kesin süre her zaman parçaya termokupl bağlanarak doğrulanır.

Bu tablonun asıl mesajı: karışık yük en zor haldir. Aynı askıda 1 mm sac ile 8 mm flanş varsa, süreyi kalın parçaya göre kurarsınız ve ince parça o sürede fazla pişer. Çözüm ya yükü kalınlığa göre ayırmak ya da farklı parça ailelerine farklı profiller tanımlamaktır.

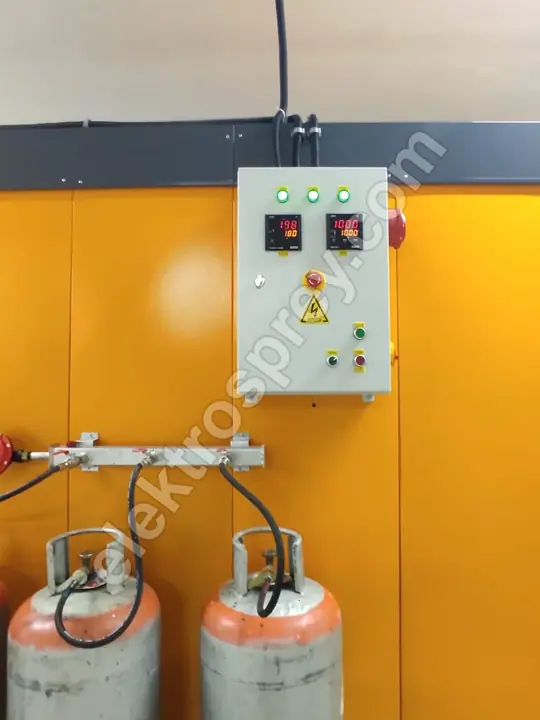

16 pişirme profili ve PID kontrol ne işe yarar?

Kutu tipi elektrikli fırınlarımız 80–250 °C aralığında, PID kontrol ve 16 pişirme profili hafızasıyla çalışır.

PID kontrol rezistansı aç-kapa yapmaz; hedefe yaklaşırken gücü kademeli kısar. Basit termostatla çalışan bir fırın hedefin 8–10 °C üstüne çıkıp sonra altına düşerek salınır — panelde ortalama doğru görünse bile parça sürekli aşırı ve eksik pişme arasında gider gelir. PID bu salınımı bastırır; ±3 °C homojenliğin zaman eksenindeki karşılığı budur.

16 pişirme profili ise operatör hatasını azaltır. Her profil bir ısınma rampası, hedef sıcaklık ve süre saklar. Beyaz toz için ayrı, metalik için ayrı, kalın konstrüksiyon için ayrı bir profil tanımlanır; operatör sıcaklık ve süreyi elle girmez, profili seçer. Farklı toz ve farklı kalınlıkla çalışan atölyelerde renk sapmalarının büyük kısmı bu tek adımla kapanır.

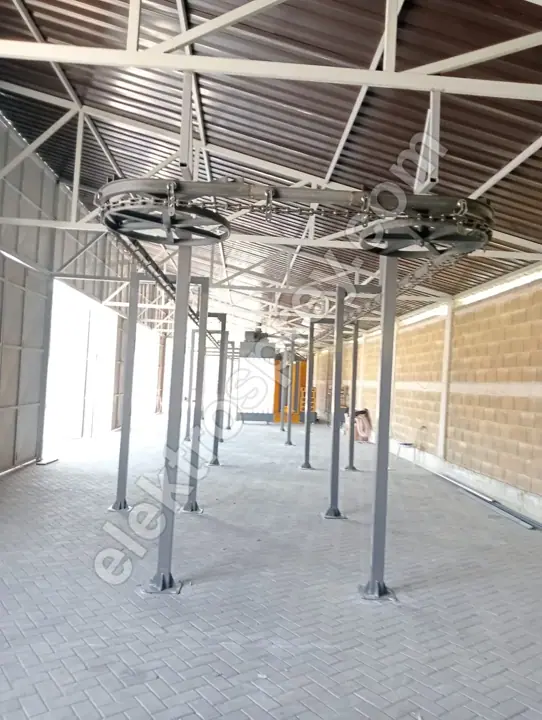

Homojenliğin asıl belirleyicisi neden hava sirkülasyonudur?

Isıtıcının gücü sıcaklığı belirler; sıcaklığın her yerde aynı olmasını hava dağıtımı belirler. Bir fırında ısıtıcı kapasitesini iki katına çıkarabilirsiniz, hava dolaşımı kötüyse homojenlik düzelmez — sadece sıcak bölge daha sıcak olur.

Üç şey belirleyicidir:

1. Fan yerleşimi ve kanal tasarımı. Hava tek noktadan üflenip tek noktadan emiliyorsa fırının içinde ölü bölge oluşur. Fırınlarımızda hava, kabin boyunca dağıtılmış kanallardan verilir ve karşı taraftan toplanır; amaç yükün her yüzeyine benzer hızda hava değdirmektir. Isıtıcının hemen önündeki bölgeye doğrudan üfleme gelmemesi de önemlidir — o bölgedeki parçalar radyasyonla fazladan ısınır ve sararma orada başlar.

2. Yük yerleşimi ve gölgeleme. Bu kısım kullanıcıdadır. Parçalar birbirine çok yakın asılırsa dıştaki parça içtekini gölgeler: hava iç sıraya ulaşmaz, iç sıra geç ısınır, az pişer. Sahada gördüğümüz "fırın homojen değil" şikâyetlerinin önemli bölümü aslında aşırı sıkışık yüklemedir. Pratik kural: parçalar arasında en az bir parça genişliği kadar boşluk bırakın, duvarlara ve tavana 15–20 cm yaklaşmayın, büyük düz yüzeyleri hava akışına paralel değil hafif açılı asın.

3. Kapı ve sızdırmazlık. Her kapı açılışı fırının ön bölgesini soğutur. Sürekli akışta çalışan tesislerde bu yüzden kapı yerine üstten paletli fırın veya tünel geçişli çözüm tercih edilir; kesikli üretimde ise kapı contası ve kapanma baskısı bakımın parçası olmalıdır.

Yalıtım ve AISI 304 iç gövde homojenliği nasıl etkiler?

10 cm taşyünü yalıtım iki iş yapar. Birincisi enerji: dışarı kaçan ısı geri kazanılmaz — bu tarafı toz boya fırını enerji tüketimi yazısında ayrıntılandırdık. İkincisi ve burada asıl konumuz olan: duvar kaybı homojenliği bozar. Yalıtım inceyse duvara yakın bölge sürekli soğuk kalır, kontrol bunu telafi etmek için ısıtıcıyı fazla çalıştırır ve merkez bölge ısınır. Sonuç: dışta az pişmiş, ortada sararmış parçalar. Yalıtım kalınlığı bir "enerji kalemi" değil, doğrudan bir kalite kalemidir.

AISI 304 paslanmaz iç gövde ise yüzeyin zamanla bozulmasını engeller. Boyalı veya galvaniz iç yüzey 200 °C'de yıllar içinde pullanır, oksitlenir ve pürüzlenir; pürüzlü yüzey hava akışını değiştirir, dökülen parçacık taze boyalı yüzeye yapışır. 304 iç gövde hem yüzey kalitesini hem de hava akışının ilk günkü karakterini korur. Bu, ilk teklifte pahalı görünen ama beşinci yılda fark edilen kalemdir.

Homojenlik nasıl doğrulanır, satın alırken ne istenmeli?

Homojenlik kataloğa yazılan bir cümle değil, ölçülen bir değerdir. Doğrulama yöntemi şudur:

• Fırının içine, boş halde, en az 9 noktaya termokupl yerleştirilir: dört alt köşe, dört üst köşe, bir merkez.
• Fırın hedef sıcaklığa çıkarılır, rejime oturması beklenir.
• Rejim sonrası en az 30 dakika boyunca tüm noktalar kaydedilir. En sıcak nokta ile en soğuk nokta arasındaki fark homojenliktir.
• Aynı ölçüm bir de yüklü halde tekrarlanır. Boş fırın homojenliği kolaydır; gerçek üretim koşulu yüklü ölçümdür.
• Ayrıca birkaç parçaya termokupl bağlanıp parça sıcaklık eğrisi çıkarılır. Pişirme süresi bu eğriden belirlenir, paneldeki sayıdan değil.

Satın alırken isteyeceğiniz şeyler:

Son maddeyi özellikle isteyin: fırın duvarında termokupl geçişi olmayan bir fırında parça sıcaklığını hiçbir zaman ölçemezsiniz. Sonradan delmek yerine imalatta bırakılması hem kolay hem ücretsizdir.

Sık sorulan sorular

Fırında ±3 °C homojenlik neden bu kadar önemli?

Çünkü toz boya bir süre-sıcaklık eğrisiyle pişer. Fırın içinde 15 °C fark varsa, soğuk bölgedeki parça eğrinin altında kalır (az pişme, zayıf tutunma), sıcak bölgedeki parça üstüne çıkar (sararma, kırılganlık). ±3 °C, tüm yükün aynı eğri içinde kalmasını sağlayan pratik sınırdır.

Parça sıcaklığı ile fırın sıcaklığı arasındaki fark ne kadar olur?

Fark sabit değildir; parçanın et kalınlığına ve kütlesine bağlıdır. 1 mm sac fırın havasına 3–6 dakikada yetişir, 8 mm üzeri kalın parça 15–25 dakika alabilir. Bu yüzden pişirme süresi panel sıcaklığından değil, parçaya bağlanan termokupl eğrisinden hesaplanır.

Portakal kabuğu kusuru fırından mı kaynaklanır?

Çoğunlukla hayır. Portakal kabuğunun ilk şüphelisi film kalınlığıdır — kabin tarafındaki kV/µA ayarı ve tabanca mesafesi. Fırın tarafındaki payı, tozun akış sıcaklığına çok yavaş ulaşmasıdır; ısınma rampası yavaşsa toz yayılmadan jelleşir. Önce film kalınlığını ölçün, düzelmezse ısınma hızına bakın.

Fırınıma çok parça yüklersem homojenlik bozulur mu?

Evet, ve bu en sık görülen sebeptir. Sıkışık asılan parçalar birbirini gölgeler, hava iç sıralara ulaşmaz ve iç sıra az pişer. Parçalar arasında en az bir parça genişliği boşluk bırakın, duvarlara ve tavana 15–20 cm yaklaşmayın. Kapasiteyi artırmanın doğru yolu daha sıkı yüklemek değil, fırını doğru boyutlandırmaktır.

Homojenliği kendi fırınımda nasıl ölçerim?

En az 9 noktaya (dört alt köşe, dört üst köşe, merkez) termokupl yerleştirip rejim sonrası 30 dakika kayıt alın; en sıcak ile en soğuk nokta arasındaki fark homojenliğinizdir. Aynı ölçümü yüklü halde tekrarlayın. Ölçüm sonucu ±3 °C'nin belirgin şekilde dışındaysa önce hava kanallarını, fan debisini ve kapı contasını kontrol edin.

Gazlı fırında homojenlik nasıl sağlanır?

Üstten paletli gazlı fırınlarımızda ısı kaynağı üfleçtir, ama dağıtım yine fandan ve kanaldan gelir. Üflecin alev bölgesinden parçaya doğrudan radyasyon gitmemesi için hava, yanma bölgesinden ayrılmış kanal üzerinden dağıtılır. Gaz veya elektrik seçimi enerji maliyetiyle ilgilidir; homojenliği belirleyen taraf her iki fırında da hava sirkülasyonu ve yalıtımdır.

Özet

Boya kusurlarının önemli bir kısmı boyada değil, sıcaklık dağılımında başlar. Sırayla bakın: kusur yükün belli bir bölgesinde mi toplanıyor (fırın), her yerde rastgele mi (ön işlem/kabin)? Parça sıcaklığını gerçekten ölçüyor musunuz, yoksa panele mi bakıyorsunuz? Yükünüz hava akışını gölgeliyor mu?

Fırın tarafında dört şey konuşulur ve hepsi ölçülebilir: ±3 °C homojenlik, PID kontrol ve 16 profil, 10 cm taşyünü yalıtım, AISI 304 iç gövde. Fırınlarımız 3–150 kW aralığında, sizin en büyük parçanıza göre imal edilir — katalog ölçüsü yoktur. Tesisin bütününü kurgulamak isterseniz toz boya tesisi kurma rehberi yazısı sırayı gösterir; fırın tarafını konuşmaya hazırsanız kutu tipi elektrikli fırın sayfasındaki teknik alanları bize iletin.

En büyük parçanızın ölçüsünü, en kalın et kalınlığını ve günlük parça adedini gönderin — fırın hacmini, gerekli kW'ı ve gerçekçi pişirme süresini birlikte çıkaralım.

Tüm modeller için toz boya fırını sayfasında ölçü ve teknik aralıkları bulabilirsiniz.
