Hoe Dik Moet de Isolatie van een Uithardingsoven Zijn? De Rekensom van Warmteverlies
In een uithardingsoven is isolatie geen regel op de factuur maar een ontwerpbeslissing voor de ovenromp. We leggen uit hoe paneeldikte en steenwoldichtheid de huidtemperatuur en het standaard warmteverlies sturen, en hoe u controleert of de isolatieregel in een offerte enige inhoud heeft.
Vergroten

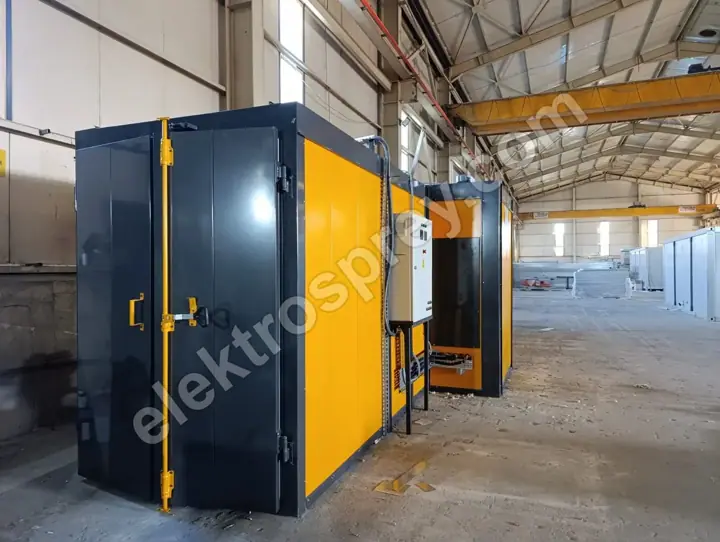

Het antwoord van de fabrikant op hoe dik de isolatie van een poedercoatoven moet zijn, is kort: in een oven die in de uithardingsband werkt, mag de steenwol in het paneel niet onder 10 cm (100 mm) zakken. Daarom bouwen wij onze elektrische kastovens standaard met 10 cm steenwol, naast een werkbereik van 80–250 °C, ±3 °C homogeniteit en een AISI 304-binnenwand. 100 mm is geen mode; het is de drempel waarop het standaard warmteverlies in een acceptabele band valt en de buitenhuid werkbaar blijft.
Omdat isolatie als één regel in een offerte verschijnt, wordt ze meestal aangezien voor een kostenpost. Dat is het niet. De isolatiedikte bepaalt de doorsnede van de romp, het paneelvoegdetail, het deurafdichtingsontwerp — en dus de energie die de machine de komende tien jaar zal verstoken. Ze wordt eenmalig betaald bij de investering en daarna elke ploeg terugverdiend, of verloren.

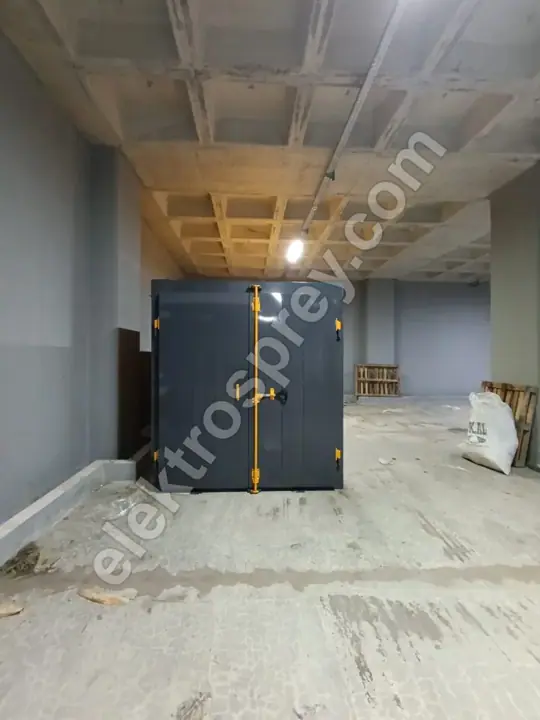

Isolatie heeft twee gescheiden taken
Van isolatie in een uithardingsoven worden twee dingen verwacht, en ze staan los van elkaar:
- Standaard warmteverlies beperken. Zodra de oven het setpoint bereikt, blijven de verwarmingselementen of de brander werken om te vervangen wat ontsnapt. Dit verbruik gaat door zelfs als er niets wordt gecoat.
- De buitenhuid in een veilige band houden. Een operator die de buitenplaat aanraakt, mag zich niet branden, en de werkvloertemperatuur rond de oven moet draaglijk blijven.
Dikte alleen levert geen van beide op. Dikte bepaalt de thermische weerstand; dichtheid bepaalt of die weerstand de jaren doorstaat. Steenwol met lage dichtheid zakt in het paneel onder trilling en zijn eigen gewicht: de bovenzone raakt leeg, de onderzone verdicht zich. Tien jaar later draagt een paneel van 100 mm effectief 60 mm over de bovenste helft. We hebben de symptomen in het veld één voor één opgesomd in tekenen van verouderde ovenisolatie.

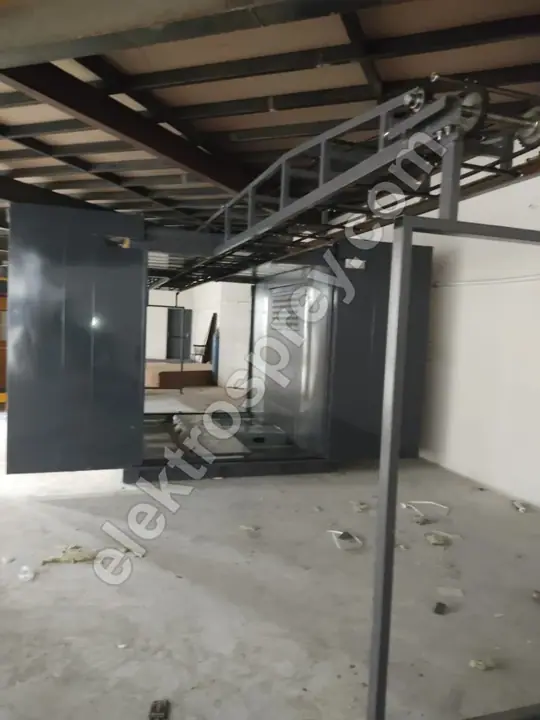

Hoeveel verandert dikte het warmteverlies
Warmte die een vlak paneel doorkruist, is omgekeerd evenredig met de thermische weerstand van de isolatie, en die weerstand is evenredig met de dikte. Oppervlakteweerstanden en thermische bruggen verzachten de rekensom, maar niet de richting ervan: de isolatie halveren verdubbelt ruwweg het verlies door dat oppervlak.
| Steenwol in paneel | Verlies door hetzelfde oppervlak (100 mm = referentie) | Trend buitenhuidtemperatuur | Praktisch gevolg |
|---|---|---|---|
| 50 mm | Circa 2x | Duidelijk boven omgevingstemperatuur, contact riskant | De verborgen kosten van een goedkope offerte |
| 75 mm | Circa 1,3x | Grensgeval, verwarmt de werkplaats in de zomer | Besparing op korte termijn, verlies op lange termijn |
| 100 mm | Referentie | Kort handcontact mogelijk | De geaccepteerde drempel voor uithardingsovens |
| 150 mm | Circa 0,7x | Dichtst bij omgevingstemperatuur | Hoge temperatuur, drie ploegen, koude hal |
Die verhoudingen gelden bij dezelfde dichtheid en hetzelfde rompdetail. Twee panelen met verschillende dichtheid vergelijken, verandert de verhouding — precies waarom "10 cm isolatie" op zichzelf onvoldoende informatie is in een offerte.
Dichtheid: de onzichtbare helft van dikte
Steenwol die in uithardingsovens wordt gebruikt, is doorgaans plaatmateriaal in de band van 100–140 kg/m³. Onder die band beginnen meteen twee problemen: de warmtegeleiding stijgt sneller dan verwacht bij temperatuur, en de plaat kan zijn eigen vorm niet vasthouden. Boven de band is niet automatisch beter — het rompgewicht, de hantering en de montagebelasting groeien allemaal mee.
De juiste vraag is niet "hoeveel kg/m³" maar welke temperatuurklasse, in welke oriëntatie, vastgehouden door wat. Op het dakpaneel drukt de zwaartekracht de wol samen, op zijpanelen schuift ze af, en bij de deur is elke opening een klap. In onze eigen bouw ligt de isolatie nooit los in het paneel; ze zit in een vakverdeelde plaatkooi met borgpennen. Vragen naar dat detail scheidt offertes veel beter dan vragen naar een dikteopgave.
| Controlepunt | Gezien bij een zwakke oplossing | Wat een deugdelijke oplossing laat zien |
|---|---|---|
| Dichtheid | Niet vermeld, of zeer laag | Plaatdichtheid en temperatuurklasse op papier |
| Bevestiging | Wol los in het paneel | Vakverdeelde kooi met borgpennen |
| Deurafdichting | Enkele laag, warmtemoe materiaal | Hogetemperatuurafdichting, instelbare druk |
| Thermische brug | Plaatprofielen doorlopend van binnen naar buiten | Onderbroken profiel, brugonderbrekend detail |
| Transportsleuf | Open sleuf | Gordijn of labyrint dat de opening versmalt |
| Binnenwand | Gelakte plaat | AISI 304 roestvaste binnenwand |
Wie berekent het standaard verlies, en hoe controleert u het
De verliesberekening bestaat uit drie delen: geleiding door de rompoppervlakken, lekkage door deur- en transportopeningen, en de warmte die wordt weggevoerd door de delen en haken die de oven binnenkomen. Dat derde deel heeft niets met isolatie te maken en is meestal het grootst — we hebben de drie apart behandeld in energieverbruik van een poedercoatoven.
Als koper is dit het deel dat u zelf kunt controleren:
- Vraag hoe het geïnstalleerd vermogen zich verhoudt tot het verlies. Wij bouwen elektrische ovens van 3–150 kW; dat vermogen wordt gekozen door opwarmtijd en standaardverlies samen te berekenen. Overmatig vermogen voor een gegeven volume dient vaak om dunne isolatie te compenseren.
- Vraag om een toezegging over de huidtemperatuur. "Zal de omgevingstemperatuur met niet meer dan X overschrijden" is een toezegging die in de offerte kan worden opgenomen en bij inbedrijfstelling met een contactthermometer kan worden geverifieerd.
- Vraag naar de opwarmtijd. De opwarmtijd van 35–45 minuten van onze bovenlaad-gasovens is het resultaat van isolatie en brandervermogen als één pakket ontworpen.
Wilt u zien waar het verschil tussen twee offertes werkelijk vandaan komt, dan bevat de kostenopbouw in prijzen van poedercoatovens de isolatieregel.
Is isolatie evenveel waard in elektrische en gasovens
Nee, omdat de eenheidskosten van de verloren warmte verschillen. Onze bovenlaad-gasovens draaien in de band 140–220 °C bij 50.000–500.000 kcal/h en geven 30–40% lagere energiekosten dan elektrisch. Dat maakt isolatie op een gasoven niet minder belangrijk; eerder het tegendeel, want gasovens zijn meestal groter, zodat oppervlak en totaal verlies met ze meegroeien.

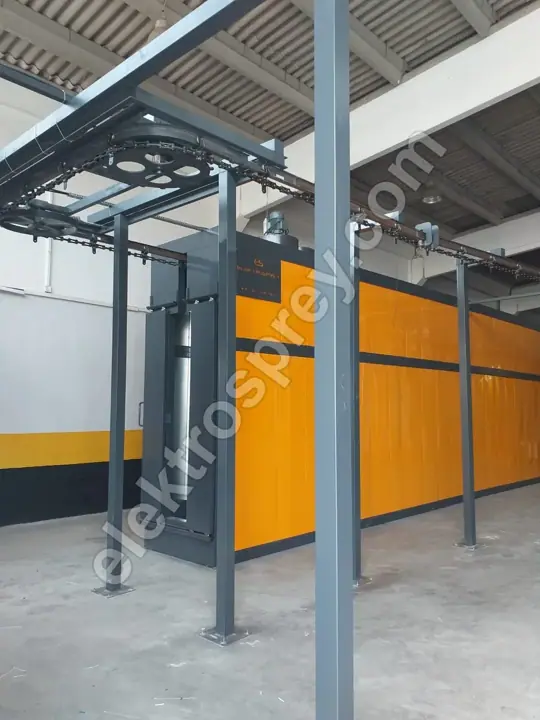

Op continu draaiende tunnellijnen verandert de vergelijking opnieuw. In een tunneltype installatie die 500–5.000 delen/uur draait, blijft de oven 16–24 uur per dag heet, en verdient één stap extra isolatie zichzelf veel sneller terug dan op een kastoven ooit het geval zou zijn. Op een batchoven die enkele uren per dag open staat, domineren juist opwarmverliezen en valt de beslissing andersom uit.
Veelgestelde vragen
Hoeveel cm isolatie moet een poedercoatoven hebben?
Voor ovens die in de uithardingsband werken, is de ondergrens 10 cm steenwol, en dat is de standaardwaarde in onze elektrische kastovens. Eén stap dikker kan door berekening worden gerechtvaardigd voor ovens die drie ploegen draaien, voor grote volumes, of voor een koude hal. Onder 10 cm wordt de besparing binnen de eerste jaren via de energierekening teruggegeven.
Waarom is de dichtheid van steenwol net zo belangrijk als de dikte?
Omdat dikte een dag-één-waarde is en dichtheid een jaar-tien-waarde. Een plaat met lage dichtheid zakt in het paneel en laat een leegte in de bovenzone; de gemeten paneeldikte blijft gelijk terwijl de effectieve isolatie krimpt. Vraag dat dichtheid en het bevestigingsdetail naast de dikte worden vastgelegd.
Hoe heet kan het buitenoppervlak van de oven worden?
Bij een correct geïsoleerde romp leest de buitenplaat meetbaar boven de omgevingstemperatuur, maar blijft binnen een band die kort contact toelaat; deurkozijnen, ventilatieopeningen en hoekprofielen zijn altijd heter dan het paneelveld. Laat het acceptatiecijfer in de offerte vastleggen en meet bij inbedrijfstelling op meerdere punten met een contactthermometer — één enkel meetpunt mist thermische bruggen.
Hoeveel verhoogt dikkere isolatie de investering?
Naarmate isolatie groeit, groeien materiaal, rompdoorsnede en transportvolume mee, dus het effect blijft nooit tot één regel beperkt. Daartegenover staat dat geïnstalleerd vermogen en standaardverbruik dalen. De beslissing volgt uit hoeveel uur per dag de oven heet blijft: op een continue lijn is dikker vrijwel altijd juist, op een batchoven die twee uur per dag openstaat is het meestal overbodig.
Hoe stel ik vast of de isolatie van mijn bestaande oven versleten is?
De snelste methode is de buitenhuid scannen met een warmtebeeldcamera of contactthermometer zodra de oven op regime is. Een duidelijk warmere band over het bovenste deel van een paneel vergeleken met het onderste deel betekent dat de wol is ingezakt. Een opwarmtijd die door de jaren heen oploopt, elementen die vaker schakelen bij setpoint, en merkbare opwarming van de werkplaats rond de oven wijzen allemaal op hetzelfde beeld.
Samenvatting
Isolatie is de makkelijkste regel om te schrappen in een offerte en de traagste om zijn gevolgen te tonen. In een uithardingsoven is 10 cm steenwol de ondergrens; elke centimeter daaronder vergroot het verlies door dat oppervlak onevenredig en duwt de buitenhuid in een onwerkbare band. Vraag naast dikte schriftelijk om dichtheid, het bevestigingsdetail, de deurafdichting en de oplossing voor de thermische brug — de echte inhoud van isolatie toont zich in die vier regels. Elke oven die wij bouwen wordt gedimensioneerd rond het grootste deel van de klant en geleverd met 2 jaar fabrieksgarantie.
Stuur ons uw deelafmetingen, streefcapaciteit en ploegenpatroon, en wij dimensioneren de romp-isolatie en het geïnstalleerde vermogen in dezelfde berekening.
