Phosphatierung oder Nano-Keramik? Eisen, Zink und Zirkonium im Vergleich
Die Eisenphosphatierung ist günstig und nachsichtig, die Zinkphosphatierung hebt die Korrosionsbeständigkeit, bringt aber Schlamm und Abwasserfracht mit, die Nano-Keramik arbeitet bei niedriger Temperatur, verzeiht dafür weder unsaubere Oberflächen noch schlechte Wasserqualität. Dieser Artikel vergleicht die drei Konversionsschichten nach Stufenzahl, Badtemperatur, Schlammmenge und Heizkosten.
Vergrößern
Ob eine Nano-Keramik-Beschichtung oder eine Phosphatierung zu Ihrer Pulverbeschichtungslinie passt, entscheidet die Linie und nicht die Chemie: Die Eisenphosphatierung verlangt typischerweise 3–5 Stufen, die Zinkphosphatierung 5–7 Stufen und die zirkoniumbasierte Nano-Keramik 4–6 Stufen — und dieser Unterschied in der Stufenzahl schreibt sich unmittelbar in Tunnellänge, Behältervolumen und Heizlast fort. Die Zahl der beheizten Behälter liegt bei der Eisenphosphatierung meist bei eins, bei der Zinkphosphatierung bei zwei oder drei und bei der Nano-Keramik nahe null. Die Entscheidung dreht sich deshalb darum, welche Linie Sie im Betrieb tragen können, lange bevor sie sich um ein Korrosionsversprechen dreht.
Dieser Artikel verspricht kein Schichtgewicht und keine Salzsprühnebelstunden; diese Werte hängen von der eingekauften Chemie, vom Grundwerkstoff und vom Lacksystem ab, und Sie lassen sie sich von Ihrem Lieferanten schriftlich geben. Unser Thema ist die Anlage selbst: wie viele Behälter, bei welcher Temperatur, wie viel Schlamm, wie viel Spülwasser, wie hohe Heizkosten.
Was die drei Konversionsschichten tatsächlich leisten
Alle drei erfüllen dieselbe Aufgabe: Sie bilden auf blankem Metall eine dünne Zwischenschicht, an der sich das Pulver verankern kann, die sich im elektrostatischen Feld richtig verhält und die die Korrosion verzögert. Sie unterscheiden sich in der eingesetzten Chemie und in den Bedingungen, die sie voraussetzen.
Die Eisenphosphatierung arbeitet häufig in einem einzigen Bad, das mit der Entfettung zusammengelegt ist. Sie ist nachsichtig: Driftet die Badkonzentration weg oder bleibt etwas Verschmutzung auf der Oberfläche, leidet die Qualität, doch die Linie läuft weiter. Sie ist die übliche Wahl für Blecharbeiten, Möbelgestelle, Regalsysteme und Produkte für den Innenbereich.
Die Zinkphosphatierung hinterlässt eine kristalline und spürbar schwerere Schicht. Sie wird gewählt, wo die Korrosionserwartung hoch ist, wo Teile im Freien bleiben oder Steinschlag ausgesetzt sind. Der Preis dafür ist Schlamm: Das Bad fällt fortlaufend aus, deshalb müssen Schlammkonus, Absetzvolumen und die Ablassroutine vom ersten Tag an in die Anlagenplanung einfließen. Diese Seite haben wir gesondert unter Schlammabführung in der Vorbehandlung behandelt.
Die zirkoniumbasierte Nano-Keramik hinterlässt einen sehr dünnen Konversionsfilm, arbeitet bei niedriger Temperatur — in manchen Formulierungen bei Umgebungstemperatur — und erzeugt nahezu keinen Schlamm. Im Gegenzug verlangt sie zweierlei: eine wirklich saubere Oberfläche und eine kontrollierte Leitfähigkeit im Spülwasser. Ohne diese beiden verzeiht die Nano-Keramik die Fehler nicht, die eine Phosphatierung verzeiht.
Stufen, Temperatur, Schlamm: die Entscheidungstabelle
| Kriterium | Eisenphosphatierung | Zinkphosphatierung | Nano-Keramik (Zr) |
|---|---|---|---|
| Typische Stufenzahl | 3–5 | 5–7 | 4–6 |
| Beheizte Behälter | Meist 1 | 2–3 | 0–1 |
| Typisches Temperaturband des Bades | Bis warm | Heiß, das höchste | Umgebung bis warm |
| Schlammbildung | Gering | Hoch, laufende Abführung nötig | Sehr gering |
| Aktivierungsstufe | Nicht erforderlich | Meist erforderlich | Nicht erforderlich |
| Wasser der Schlussspülung | Leitungswasser + Schlussspülung | Leitungswasser + Schlussspülung | VE-Wasser, zwingend |
| Toleranz gegenüber Restverschmutzung | Hoch | Mittel | Gering |
| Abwasserfracht | Gering bis mittel | Hoch (Phosphat/Zink) | Gering |
| Heizkosten | Mittel | Am höchsten | Am niedrigsten |
| Aufwand der Inbetriebnahme | Einfach | Mittel | Verlangt Messdisziplin |

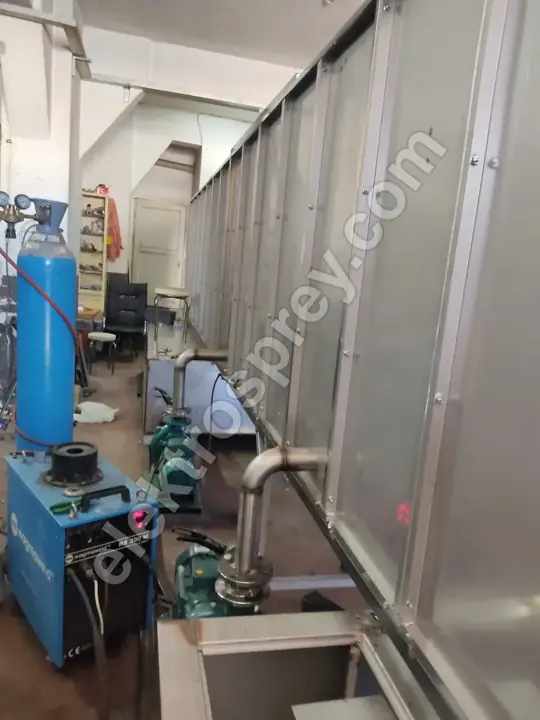

Die Spalte mit der Stufenzahl übersetzt sich unmittelbar in Tunnellänge, sobald wir eine Pulverbeschichtungsanlage vom Tunneltyp bauen. Weil die Fördergeschwindigkeit im Band von 1–6 m/min gewählt wird, bedeutet jede zusätzliche Stufe mehr Stahlbau, mehr Grundfläche und mehr nasse Oberfläche, die in den Trockenofen einläuft. Wie die Stufenzahl bestimmt wird, legen wir Schritt für Schritt unter wie viele Vorbehandlungsstufen brauchen Sie dar.
Betriebskosten: wo die Rechnung verbrannt wird
Die Betriebskosten der Vorbehandlung haben drei Posten: Heizung, Wasser und Abwasser, Chemie. Ihre Gewichtung verschiebt sich mit der gewählten Konversionsschicht.
Bei der Zinkphosphatierung dominiert die Heizung. Zwei oder drei heiße Behälter über die ganze Schicht im Band zu halten — besonders in einer Tauchanlage, in der die Behältervolumina groß sind — erzeugt die größte feste Kostenposition der Anlage. Die Nano-Keramik senkt diesen Posten erheblich, und für viele Investoren ist der Niedertemperaturbetrieb der eigentliche Reiz. Die Ersparnis wirkt allerdings nicht nur in eine Richtung: Weil die Nano-Keramik eine VE-Wasser-Erzeugung und eine Überwachung der Leitfähigkeit voraussetzt, fließt ein Teil dessen, was Sie beim Heizen sparen, in die Wasseraufbereitung zurück.
Auf der Abwasserseite ist die Rangfolge eindeutig. Die Zinkphosphatierung erzeugt sowohl Schlamm als auch eine Fracht, die behandelt werden muss; die Entsorgung phosphat- und zinkhaltiger Abfälle kann je nach örtlichen Einleitvorschriften ein ernsthafter Betriebsposten sein. Die Nano-Keramik entlastet diese Seite spürbar. Die Eisenphosphatierung liegt zwischen beiden.
| Kostenposten | Eisenphosphatierung | Zinkphosphatierung | Nano-Keramik |
|---|---|---|---|
| Badheizung | Mittel | Hoch | Gering |
| Wasseraufbereitung (VE-Wasser) | Begrenzt | Begrenzt | Zwingend, laufend |
| Schlammentsorgung | Gering | Hoch | Sehr gering |
| Abwasserbehandlungslast | Mittel | Hoch | Gering |
| Aufwand für die Badkontrolle | Gering | Mittel | Hoch, Messdisziplin |
| Last des Trockenofens | Je nach Stufenzahl | Am höchsten (meiste Stufen) | Mittel |
Wasserqualität: die unnachsichtige Seite der Nano-Keramik
Die meisten Probleme in Betrieben, die auf Nano-Keramik umstellen, kommen vom Wasser und nicht von der Chemie. Weil der Film so dünn ist, bildet ein Salzrückstand, der bei der Schlussspülung auf der Oberfläche bleibt, eine Schwachstelle unter dem Lack, und der Fehler zeigt sich meist nicht am Ende der Linie, sondern Monate später im Feld. Deshalb wird auf einer Nano-Keramik-Linie die Leitfähigkeit der Schlussspülung gemessen und aufgezeichnet; die Messroutine und die Grenzwertlogik haben wir unter VE-Wasser und Überwachung der Leitfähigkeit ausführlich beschrieben.
Die zweite Empfindlichkeit ist die Entfettung. Auf einer Oberfläche, die noch einen Ölfilm trägt, baut die Nano-Keramik keinen tragfähigen Film auf. Auf Phosphatierlinien fällt eine leicht unvollständige Entfettung oft nicht auf; bei der Nano-Keramik wird sie unmittelbar zum Haftungsfehler. Die praktische Schlussfolgerung: Wer auf Nano-Keramik umstellt, holt seine Stufeneinsparung nicht aus der ersten Entfettungsstufe.
Die Konversionsschicht zum Fertigungsprofil passend wählen
| Fertigungsprofil | Geeignete Konversionsschicht | Begründung |
|---|---|---|
| Blechmöbel, Regale und Paneele für den Innenbereich | Eisenphosphatierung | Nachsichtig, wenig Abfall, kurze Linie |
| Stahlkonstruktionen für den Außeneinsatz | Zinkphosphatierung | Hohe Korrosionserwartung, Schlamm wird in Kauf genommen |
| Weiße Ware / Blech in großen Stückzahlen | Nano-Keramik | Geringe Betriebskosten, stabiles Wasserregime erreichbar |
| Aluminiumprofil | Nano-Keramik oder aluminiumspezifische Chemie | Auf Aluminium liefert die Phosphatierung nicht das erwartete Ergebnis |
| Gemischte Werkstoffe (Stahl + Aluminium + Verzinktes) | Nano-Keramik | Ein Bad kann mehrere Werkstoffe abdecken |
| Starke Verschmutzung oder Rost, unregelmäßiger Teilezulauf | Eisen- oder Zinkphosphatierung | Verzeiht schwankende Oberflächensauberkeit |
Die Zeile zu den gemischten Werkstoffen ist die meistgestellte Frage der letzten Jahre. Laufen Stahl, Aluminium und verzinkte Teile über eine einzige Linie, ist es schwierig, alle drei in einem einzigen Phosphatierbad gleichermaßen zu beherrschen, und zirkoniumbasierte Chemien bieten hier eine praktikable Antwort. Wo der Teilezulauf unregelmäßig ist und die Verschmutzungsfracht schwankt, behält die Toleranz der Phosphatierung dagegen ihren realen Wert.
Die Ausführung: Tauchanlage oder Durchlauftunnel
Die Entscheidung für die Konversionsschicht prägt auch die Bauart der Linie. In einer Tauchanordnung sind die Behälter groß und die Heizkosten je Stufe höher, dafür ist die Benetzung komplexer Geometrien und geschlossener Profile besser; die Tauch-Oberflächenbehandlungslinie, in der wir Entfettung, Phosphatierung, Passivierung und Trocknung zusammenführen, ist genau für diesen Bedarf gebaut. In einer Spritztunnel-Anordnung sind Wasser- und Chemiekreislauf besser kontrolliert, weshalb sie in Betrieben bevorzugt wird, die das Band von 500–5.000 Teilen/Stunde erreichen.
In beiden Anordnungen werden Behältervolumen, Fördergeschwindigkeit und Tunnellänge aus dem größten Teil des Kunden berechnet; eine Katalogbaugröße gibt es nicht. Die Kapazität des Trockenofens folgt derselben Rechnung: je mehr Stufen, desto mehr Wasser auf der Oberfläche und desto höher die Trocknungslast. Jede von uns ausgelieferte Linie trägt 2 Jahre Herstellergarantie.
Häufig gestellte Fragen
Ersetzt die Nano-Keramik die Phosphatierung vollständig?
Nein. Die Nano-Keramik ist dort stark, wo geringe Heizkosten, wenig Schlamm und Flexibilität über mehrere Werkstoffe gefragt sind. In Betrieben mit schwankender Oberflächensauberkeit, unregelmäßigem Teilezulauf und ohne Möglichkeit, eine Wasseraufbereitung zu installieren, bleibt die Phosphatierung jedoch die sicherere Wahl. Die Entscheidung schaut auf die Mess- und Instandhaltungsdisziplin des Betriebs, nicht darauf, welche Chemie neuer ist.
Kann ich die Stufenzahl senken, wenn ich auf Nano-Keramik umstelle?
In gewissem Umfang — die Aktivierungsstufe entfällt, deshalb sinkt die Zahl gegenüber der Zinkphosphatierung. Holen Sie diese Verringerung aber nicht aus der Entfettung oder der Schlussspülung. Bei der Nano-Keramik gehört die Einsparung auf die Heizseite und nicht auf die Reinigungsseite; bauen Sie den Stufenplan auf der gemessenen Verschmutzungsfracht Ihrer tatsächlichen Linie auf.
Wie stark belegt der Schlamm der Zinkphosphatierung die Linie?
Schlamm ist das unvermeidliche Nebenprodukt der Zinkphosphatierung, und die Linie steht, wenn die Auslegung ihn nicht vorwegnimmt. Schlammkonus, Absetzvolumen und ein routinemäßiger Zugang zum Ablassen müssen von Anfang an geplant werden. Wo das unterbleibt, ist das Ergebnis vorhersehbar: verstopfte Düsen, Ablagerungen auf den Heizkörpern, eine außer Kontrolle geratende Badkonzentration und ungeplanter Stillstand.
Kann ich meine bestehende Phosphatierlinie auf Nano-Keramik umstellen?
In den meisten Fällen ja, unter drei Bedingungen: eine ausreichende Entfettungsstufe, eine VE-Wasser-Quelle für die Schlussspülung und eine Routine zur Messung der Leitfähigkeit. Auch Behälterwerkstoff und Umwälztechnik sind zu überprüfen. Treffen Sie die Entscheidung zur Umstellung nicht, bevor Ihre vorhandene Stufenfolge und Ihre Wasserinfrastruktur vor Ort begutachtet worden sind.
Welche Option senkt die Gesamtkosten?
Im Moment der Investition ist die Linie mit Eisenphosphatierung meist die günstigste: weniger Stufen, weniger beheizte Behälter. Über die Betriebsdauer kann die Nano-Keramik vorbeiziehen, weil sie die Posten Heizung und Abwasser senkt — aber nur, wenn Wasseraufbereitung und Messdisziplin wirklich etabliert sind. Die Zinkphosphatierung wird gewählt, wenn die Korrosionserwartung sie zwingend macht; sie kommt mit der Spezifikation und nicht mit einem Kostenvergleich.
Zusammenfassung
Die Wahl zwischen den drei Konversionsschichten ist keine Vorliebe für eine Chemie, sondern eine Entscheidung über die Anlagenauslegung. Die Eisenphosphatierung ergibt eine kurze Linie, wenig Abfall und hohe Toleranz. Die Zinkphosphatierung hebt die Korrosionsbeständigkeit und mit ihr die Stufenzahl, die Heizkosten, den Aufwand für die Schlammbewirtschaftung und die Abwasserfracht. Die Nano-Keramik senkt die Posten Heizung und Schlamm deutlich und lässt im Gegenzug weder bei der Oberflächensauberkeit noch bei der Wasserqualität einen Kompromiss zu. Die richtige Reihenfolge lautet: zuerst Grundwerkstoff und Korrosionserwartung, dann die Infrastruktur für Abwasser und Wasseraufbereitung, und ganz zuletzt die Chemiemarke.
Senden Sie uns Ihren Grundwerkstoff, Ihre Tageskapazität und Ihre vorhandene Wasser- und Abwasserinfrastruktur — wir erarbeiten gemeinsam, wie viele Stufen und welche Anordnung der Konversionsschicht zu Ihrer Linie passen.
